点灯大师在线点灯之 ESP32

发表于 分类于 阅读次数： 评论总数：

怕什么真理无穷，进一寸有一寸的欢喜。

在不间断的核酸和反思中又过去了一周，看了看修炼 点灯大师 的路途，还很遥远，本打算就这样浑浑噩噩的度过这个周末，但心中的灯还亮着，手上的灯又有什么理由不让它亮起来呢？

上一期我们探讨了下古老的 51 单片机，并借机铺垫了很多嵌入式开发的基础知识，今天我们来看一款更加现代化的 MCU — ESP32，这是我所接触到的第一款国产芯片，我愿称之为“国货之光”！

ESP32 简介

ESP32 是由乐鑫生产的一系列国产芯片，相比于国外的芯片，最最直接的优点就性价比，同等级别的芯片，ESP32 的价格可能是国外芯片的一半都不到。以下是一些比较官方的介绍：

ESP32 是乐鑫信息科技推出的一块 WIFI 芯片，集成了天线开关、射频、功率放大器、低噪放大器、过滤器和电源管理模块，整个解决方案占用了最少的印刷电路板面积。2.4 GHz Wi-Fi 加蓝牙双模芯片采用 TSMC 低功耗 40nm 技术，功耗性能和射频性能最佳，安全可靠，易于扩展至各种应用。具有以下特点：

  • 性价比高
  • 体积小
  • 功能强大，支持 LWIP 协议，FreeRTOS
  • 支持三种模式：AP, STA, AP + STA 共存模式
  • 支持 Python、Lua 编程，让你开发更简单

在上面的介绍里可以看到，通过烧录一些特定固件，可以支持 Python、Lua 编程，也就是说我们可以通过 Python、Lua 来进行点灯，但这不在我们修炼的范围 (不要迷恋这些旁门左道！)，毕竟这些都是给小孩子玩的，成年人的灯还是要用成年人的方式来点。

开发板简介

截止本篇文章发表前，ESP 一共有以下系列：

  • ESP32-S2
  • ESP32-S3
  • ESP32-C2
  • ESP32-C3
  • ESP32
  • ESP8266

其中 ESP8266 是最早出名的一款芯片，因为价格便宜且带 WiFi 功能，很多硬件方案里并不将其作为主控芯片，而是单纯的当成 WiFi 模块来进行使用 (尴尬的地位啊！)。经历了 ESP8266 之后，ESP32 登场，这应该是目前大家所讨论的广义上的 ESP32 了，同样的价格低廉，外加蓝牙、WIFi 应有尽有，并且还是双核结构，性价比简直无与伦比了。后续又推出了 C 和 S 系列的 ESP32，C 系列算是对 ESP32 进行了阉割，更低的价格、更低的功耗；而 S 是对 ESP32 的增强，价格贵一点、能力强一点。

今天我们要探讨的是经典的 ESP32，也就是基于 Xtensa 双核 32 位 LX6 微处理器的这款。上一期我们说过了，有了 MCU 还需要一些外围电路来驱动，也就是需要开发板。ESP32 的开发板某宝里到处都是，以下是我手头上的一款：

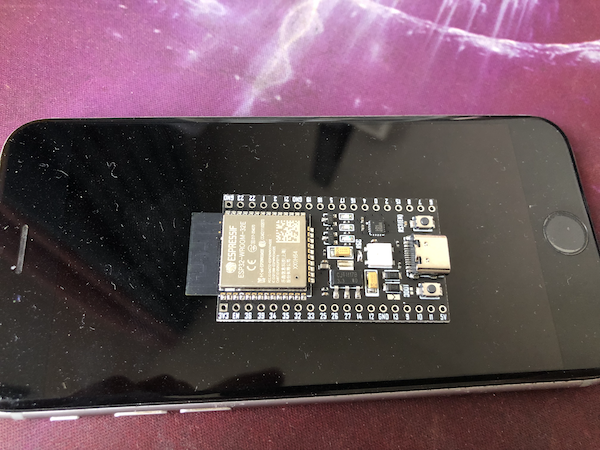

开发板下面是 iPhone 6s，对比可以看到这款板子是非常小巧的，当然板载的东西就要少很多了 (相比上期的 51 单片机开发板)，不过灯还是有的，对于修炼点灯而言，我们要求的板载外设并不多，只要有灯就够了！

点灯几种方式

在正式点灯之前，我们要先聊聊能有哪些方式来点灯 (茴字的写法？)，这也是上期在讲 51 单片机时没有涉及的。本篇开头部分就已经说了，相比于 51 而言，ESP32 是一个更加现代化的 MCU，那么它现代化在哪呢？

  1. 从 8 位到 32 位，拥有更为广泛的编址空间，寄存器数量庞大。寄存器也变为了 32 位，单个寄存器的可配置项更多
  2. 从 单核 到 双核，更为复杂的启动逻辑，并行计算成为可能
  3. 从 裸机 到 系统，ESP32 支持实时操作系统，使用起来更方便，但底层逻辑更复杂
  4. 从 双向 到 单向，这是从 GPIO 的角度而言，在 51 的时代，GPIO 任何时候都是双向的，也就是即是输入也是输出 (这会造成一些困扰)，而 ESP32 和一些其他更为现代化的 MCU 一样，需要进行配置是输入输出模式

总体而言，强大了很多，也复杂了很多。这也让我们的点灯方式上有了更多选择，本篇将用以下几种方式来进行点灯：

  1. 类似与 51 单片机的纯寄存器点灯
  2. 使用官方的 IDF 框架来进行点灯
  3. 使用 Arduino 框架来进行点灯

那么最贴近底层，也最为复杂的就是第一种点灯方式了，既然是修炼点灯，这是不可或缺的。这种纯寄存器的开发方式，在嵌入式开发中又称之为 裸机开发，所谓的裸机，就是指没有任何操作系统的情况下。

启动流程分析

在任何 MCU、CPU 进行裸机开发的第一步，都是需要了解下整个芯片是怎么运作起来的，也就是从上电到程序运行起来的整个流程。这在不同的 SoC 下不太一样，但总体而言都大同小异，也就是了解了 ESP32 的启动逻辑，对了解其它更为复杂的 CPU 启动逻辑也是有一定帮助的。

从宏观上 (也就是基于官方的 IDF 开发流程)，ESP32 启动流程可以分为如下 3 个步骤：

  1. 一级引导程序被固化在了 ESP32 内部的 ROM 中，它会从 Flash 的 0x1000 偏移地址处加载二级引导程序至 RAM(IRAM & DRAM) 中
  2. 二级引导程序从 Flash 中加载分区表和主程序镜像至内存中，主程序中包含了 RAM 段和通过 Flash 高速缓存映射的只读段
  3. 主程序运行，这时第二个 CPU 和 RTOS 的调度器可以开始运行

标准流程里包含了两次引导和一些初始化过程，相对而言还是比较简单的。为了和官方参考手册中一致，我们也将 ESP32 的两个处理器内核分为 PRO CPU 和 APP CPU，需要注意的是，整个启动过程中只有 PRO CPU 在工作，到达第三步时才开启了 APP CPU。

首先是一级引导程序，这个是乐鑫官方固化在 ROM 里了，也就是说我们是没有源码也无法修改的。SoC 复位以后，PRO CPU 会立即开始运行，执行复位向量代码，复位向量代码位于 ESP32 芯片掩膜 ROM 的 0x40000400 地址处，该地址不能被修改。复位向量里的代码，会通过检测相关寄存器来判断复位源，从而进入不同的启动模式，比如进入下载模式 (可通过串口烧录二进制文件到 MCU 里)，如果是常规的软件复位或看门狗复位，则会从 Flash 的 0x1000 偏移地址处加载二进制镜像，这里通常就是放置二级引导程序的位置了。当然，一级引导程序还做了些额外的事情：

  1. 初始化了栈指针 sp，所以我们可以直接用 C 语言了
  2. 开启了看门狗：在 Flash 启动过程中，定时器组 0(TIMG0)中的 MWDT 和 RWDT 自动使能。两个看门狗定时器的阶段 0 默认为在超时后复位系统
  3. 包含了一些实用的 C 函数，我们可以将其导出后直接使用

再看看二级引导程序，这段程序是开源的，也可以说是传统意义上的 bootloader 了，二级引导程序的代码在 IDF 框架的：components/bootloader 以及 components/bootloader_support 这两个文件夹里。可以说 bootloader 就是一个比较复杂的裸机程序，所以我们要编写的裸机程序完全可以参照这个 bootloader 来。

构建编译环境

那么问题就很简单了，一级引导在正常模式下，会从 Flash 的 0x1000 加载二进制镜像，那么我们将裸机程序放在这个位置岂不是就能自动执行了？大致是这样，但又不能直接这样，因为我们最终会通过交叉编译器来编译代码，现代化的嵌入式开发基本都是使用 GNU 那一套 GCC 交叉编译，直接编译出来的产物是 ELF 格式的文件，这个文件是不能被 ESP32 直接加载执行的。ESP32 能加载执行的文件格式定义在了 esp_app_format.h 这个头文件里，也比较简单，主要包含文件头信息以及其它节点布局信息，头信息的结构体如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
typedef struct {
    uint8_t magic;              /*!< Magic word ESP_IMAGE_HEADER_MAGIC */
    uint8_t segment_count;      /*!< Count of memory segments */
    uint8_t spi_mode;           /*!< flash read mode (esp_image_spi_mode_t as uint8_t) */
    uint8_t spi_speed: 4;       /*!< flash frequency (esp_image_spi_freq_t as uint8_t) */
    uint8_t spi_size: 4;        /*!< flash chip size (esp_image_flash_size_t as uint8_t) */
    uint32_t entry_addr;        /*!< Entry address */
    uint8_t wp_pin;            /*!< WP pin when SPI pins set via efuse (read by ROM bootloader,
                                * the IDF bootloader uses software to configure the WP
                                * pin and sets this field to 0xEE=disabled) */
    uint8_t spi_pin_drv[3];     /*!< Drive settings for the SPI flash pins (read by ROM bootloader) */
    esp_chip_id_t chip_id;      /*!< Chip identification number */
    uint8_t min_chip_rev;       /*!< Minimum chip revision supported by image */
    uint8_t reserved[8];       /*!< Reserved bytes in additional header space, currently unused */
    uint8_t hash_appended;      /*!< If 1, a SHA256 digest "simple hash" (of the entire image) is appended after the checksum.
                                 * Included in image length. This digest
                                 * is separate to secure boot and only used for detecting corruption.
                                 * For secure boot signed images, the signature
                                 * is appended after this (and the simple hash is included in the signed data). */
} __attribute__((packed))  esp_image_header_t;

在 ESP32 这款 MCU 里，magic 固定是 0xE9，在 C 或 S 系列下可能不一样，我们可以通过 hexdump 一个编译好的 bin 文件信息:

 hexdump -Cn 32 test.bin

输出如下:

1
2
3
00000000  e9 02 02 10 24 04 08 40  ee 00 00 00 00 00 00 00  |�...$..@�.......|
00000010  00 00 00 00 00 00 00 01  00 00 ff 3f 1c 00 00 00  |..........�?....|
00000020

上一期在 51 烧录部分我们使用了自己的烧录工具 burnit，这个工具其实也支持 ESP32 的烧录，但是没有进行 ELF 转 ESP32 镜像格式的功能，这个等后续有时间再加入。这一期我们就直接用乐鑫官方的工具来进行操作吧，环境安装的话参考官网，这里就不赘述了。可以通过以下命令将 ELF 转为 ESP32 支持的镜像 (Flash 相关参数根据自己的芯片自行调整)：

esptool.py --chip esp32 elf2image \
           --flash_mode dio       \
           --flash_freq 40m       \
           --flash_size 2MB       \
           -o <输出的BIN文件> <输入的ELF文件>

链接脚本

有了上述工具，我们将直接编译出来的 ELF 转成 BIN 文件的话，ESP32 依然是无法正确执行的，因为需要正确的内存布局。所谓内存布局，就是代码也从哪里开始运行，以及最终要被加载到哪个位置，这是需要在链接阶段进行确定的，而要能指定正确的位置我们还需要参考官方手 IDF 的 bootloader 来：

  • 内部 SRAM0 区域的一部分分配为指令 RAM。除了开始的 64kB 用作 PRO CPU 和 APP CPU 的高速缓存外，剩余内存区域（从 0x40080000 至 0x400A0000 ）被用来存储应用程序中部分需要在RAM中运行的代码。
  • 链接器将非常量静态数据和零初始化数据放入 0x3FFB0000 — 0x3FFF0000 这 256kB 的区域。注意，如果使用蓝牙堆栈，此区域会减少 64kB（通过将起始地址移至 0x3FFC0000 ）

还那我们可以将指令存储在 SRAM 里的：0x40080000 - 0x400A0000 这个区域，静态常量和数据存储在 0x3FFB0000 - 0x3FFF0000 这个区域 (没有使用蓝牙和内存追踪)。注意这里指定的都是程序运行时的地址，我们最终的程序还是烧录到 Flash 的 0x1000 这个偏移地址，那最终程序是怎么跑到这些指定的地址上了呢？这就是一级引导程序干的事情了 (搬运工)。确定了这些地址，我们就可以构建链接脚本了，链接脚本的语法这里不展开，涉及到的面比较多 (主要是编译后的代码段如何分配)，没有接触过的话，可以自行搜索学习下，以下是我们的链接脚本：

esp32.lds
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
MEMORY
{
  iram_seg (RWX):  org = 0x40080000, len = 0x20000
  dram_seg (RW) :  org = 0x3FFB0000, len = 0x40000
}

ENTRY(main);

SECTIONS
{
  .text : {
    *(.literal .text .literal.* .text.* .stub .gnu.warning .gnu.linkonce.literal.* .gnu.linkonce.t.*.literal .gnu.linkonce.t.*)
    *(.fini.literal)
    *(.fini)
    *(.gnu.version)
    . += 16;
  } > iram_seg

  .rodata : {
    *(.rodata)
    *(.rodata.*)
    *(.gnu.linkonce.r.*)
    *(.rodata1)
    *(*.lit4)
    *(.lit4.*)
    *(.gnu.linkonce.lit4.*)
  } > dram_seg

  .data : {
    *(.data)
    *(.data.*)
    *(.gnu.linkonce.d.*)
    *(.data1)
    *(.sdata)
    *(.sdata.*)
    *(.gnu.linkonce.s.*)
    *(.sdata2)
    *(.sdata2.*)
    *(.gnu.linkonce.s2.*)
    *(.jcr)
  } > dram_seg

  .bss : {
    . = ALIGN (8);
    _bss_start = ABSOLUTE(.);
    *(.dynsbss)
    *(.sbss)
    *(.sbss.*)
    *(.gnu.linkonce.sb.*)
    *(.scommon)
    *(.sbss2)
    *(.sbss2.*)
    *(.gnu.linkonce.sb2.*)
    *(.dynbss)
    *(.bss)
    *(.bss.*)
    *(.gnu.linkonce.b.*)
    *(COMMON)
    . = ALIGN (8);
    _bss_end = ABSOLUTE(.);
  } > dram_seg
}

这里指定了 main 为首先执行的地址，也就是对应我们的 main 函数，当然如果你觉得 main 太普通了，你完全可以换成其它高大上的名称，这样入口函数就不是 main 了。另外值得一提的是我们这个链接脚本不支持 C++，要想支持 C++ 的话需要一些额外的段配置，且需要在程序运行初期进行 C++ 相关环境的布建，有兴趣的话，可以参考乐鑫的 bootloader 实现。

Makefile

为了方便编译运行，我们还是在写一个 Makefile 吧，这样也算回归古老传统的 GNU 开发模式了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
CROSS_COMPILER_PREFIX := xtensa-esp32-elf
CC := $(CROSS_COMPILER_PREFIX)-gcc
LD := $(CROSS_COMPILER_PREFIX)-ld
OBJDUMP := $(CROSS_COMPILER_PREFIX)-objdump

FNAME := # 这里填写最终生成的文件名
OBJS +=  # 这里填写需要参与链接的 .o 文件

$(FNAME).bin: $(FNAME).elf
	esptool.py --chip esp32 elf2image --flash_mode dio --flash_freq 40m --flash_size 2MB  -o $@ $^

$(FNAME).elf: $(OBJS)
	$(LD) -Map $(FNAME).map -Tesp32.lds -o $@ $^
	$(OBJDUMP) -D $@ > $(FNAME).dis

%.o: %.c
	$(CC) -Wall -nostdlib -O2 -c -o $@ $<

upload: $(FNAME).bin
	esptool.py --chip esp32 --baud 115200 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 40m --flash_size detect 0x1000 $(FNAME).bin

clean:
	@rm -rf *.o *.elf *.dis *.bin *.map

可以看到，在 upload 这条规则里，我们也是使用乐鑫官方的 esptool.py 工具，并指定了 Flash 地址为 0x1000。另外我们还生成了文件内存布局的 .map 描述文件，以及反编译后的 .dis 文件，用于查看配置是否正常。链接时，我们通过 -T 参数指定了链接脚本为 esp32.lds。到此，我们的裸机编译环境就构建完成了，下面可以开始着手写些代码了。

构建运行环境

看到这一小节的标题时，是不是有点讶异？还要构建啥运行环境？对，我们要构建下 C 语言和裸机程序的运行环境。对于 C 语言而言，一级引导程序帮助我们干掉了很多事情，比如栈指针的初始化、内存布局、处理器模式等，这些在后续点灯其它 MCU 时，我们可是需要自己手动操作的，这也是为什么我选择了 ESP32 作为第二季，不至于一次性干太多复杂的事情。对于 ESP32 而言，我们只要手动清理下 .bss 段，理论上就不需要做其它 C 语言相关环境布建的工作了。

前面说过了，SoC 复位后开启了看门狗，所谓的看门狗可以认为就是一个硬件模块，程序正常运行时我们需要不断的喂狗 (通过操作喂狗寄存器)，一段时间不喂狗的话，它就认为软件跑飞了，然后进行重启。不断喂狗比较麻烦，为了不被看门狗重启，我们需要手动关闭掉看门狗。

寄存器的操作方式

在开始写代码前，因为之前并没有提及如何对寄存器进行读写，这里简单介绍两种方式。上一季已经说明过统一编址和独立编址了，现在大多数 MCU 都是采用了统一编址，所以操作它的寄存器就和访问主存的方式一直，比如我们查询手册后获取了一个寄存器地址为 0x22332233，进行读写操作的话，就可以直接转成一个 32位的指针进行：

1
2
3
volatile unsigned int *reg = (volatile unsigned int *)(0x22332233);
int v = *reg; // 读
*reg = 2233;  // 写

注意这里加上了 volatile，避免编译器优化缓存，而造成未真实的进行内存访问操作。一般常见的还有定义成宏的使用方式，具体如下：

1
2
3
4
#define REG *(volatile unsigned int *)(0x22332233)

int v = REG; // 读
REG = 2233;  // 写

除此之外，通过查阅手册不难发现，相关联的寄存器基本都定义在连续的地址空间了，那么我们就可以用结构体来描述一组相关联的寄存器了，大致模式如下：

1
2
3
4
5
6
7
8
#define XXX_REG_BASE (0x22332233)
#define XXX_REG      ((XXX_REG_Def *)XXX_REG_BASE)

typedef struct {
    volatile unsigned int *REG1;
    volatile unsigned int *REG2;
    volatile unsigned int *REG3;
} XXX_REG_Def;

按照上述的定义，我们访问寄存器的方式就是这样了：

1
2
int v = XXX_REG->REG1; // 读
XXX_REG->REG1 = 2233;  // 写

清理 .bss 段

在 main 这个入口函数开始，我们先清理下 .bss 段的数据，这里存放的是零初始化数据，比如 C 语言中的全局变量，清理方式比较简单，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
extern int _bss_start;
extern int _bss_end;

static void bss_reset(void) {
    int *start = &_bss_start;
    while (start != &_bss_end) {
        *start = 0;
        start++;
    }
}

int main(void) {
    bss_reset();
...

这里 extern 出来的两个变量，是我们在链接脚本 (esp32.lds) 里指定的，它们记录了整个 .bss 段的起始和截止位置，这边简单的遍历置零即可。

关闭看门狗

这里一共有两条看门狗需要关闭，参考前面的内容：

在 Flash 启动过程中，定时器组 0(TIMG0)中的 MWDT 和 RWDT 自动使能。两个看门狗定时器的阶段 0 默认为在超时后复位系统

那么涉及到两组寄存器，按照手册的定义，我这边整理出了两个结构体，为了代码好看，这里还做了些预定义:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
typedef unsigned char       uint8_t;
typedef unsigned short      uint16_t;
typedef unsigned int        uint32_t;
typedef unsigned long long  uint64_t;
typedef signed char         int8_t;
typedef signed short        int16_t;
typedef signed int          int32_t;
typedef signed long long    int64_t;

#define CONTACT(x, y) _CONTACT(x, y)
#define _CONTACT(x, y) x ## y

#define __REG volatile
#define __REG_RESERVE(count) __REG uint32_t CONTACT(__RESERVE, __LINE__) [count]

以下则是两组寄存器的结构体了:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
#define RTC_CNTL_BASE       (0x3FF48000)
#define TIMG0_BASE          (0x3FF5F000)

#define RTC_CNTL    ((RTC_CNTL_Def *)RTC_CNTL_BASE)
#define TIMG0       ((TIMG_Def *)TIMG0_BASE)

typedef struct {
    __REG uint32_t OPTIONS0;        // 0x3FF48000
    __REG uint32_t SLP_TIMER0;      // 0x3FF48004
    __REG uint32_t SLP_TIMER1;      // 0x3FF48008
    __REG uint32_t TIME_UPDATE;     // 0x3FF4800C
    __REG uint32_t TIME0;           // 0x3FF48010
    __REG uint32_t TIME1;           // 0x3FF48014
    __REG uint32_t STATE0;          // 0x3FF48018
    __REG uint32_t TIMER1;          // 0x3FF4801C
    __REG uint32_t TIMER2;          // 0x3FF48020
    __REG_RESERVE(2);               // 0x3FF48024 - 0x3FF48028
    __REG uint32_t TIMER5;          // 0x3FF4802C
    __REG uint32_t ANA_CONF;        // 0x3FF48030
    __REG uint32_t RESET_STATE;     // 0x3FF48034
    __REG uint32_t WAKEUP_STATE;    // 0x3FF48038
    __REG uint32_t INT_ENA;         // 0x3FF4803C
    __REG uint32_t INT_RAW;         // 0x3FF48040
    __REG uint32_t INT_ST;          // 0x3FF48044
    __REG uint32_t INT_CLR;         // 0x3FF48048
    __REG uint32_t STORE0;          // 0x3FF4804C
    __REG uint32_t STORE1;          // 0x3FF48050
    __REG uint32_t STORE2;          // 0x3FF48054
    __REG uint32_t STORE3;          // 0x3FF48058
    __REG uint32_t EXT_XTL_CONF;    // 0x3FF4805C
    __REG uint32_t EXT_WAKEUP_CONF; // 0x3FF48060
    __REG uint32_t SLP_REJECT_CONF; // 0x3FF48064
    __REG uint32_t CPU_PERIOD_CONF; // 0x3FF48068
    __REG_RESERVE(1);               // 0x3FF4806C
    __REG uint32_t CLK_CONF;        // 0x3FF48070
    __REG uint32_t SDIO_CONF;       // 0x3FF48074
    __REG_RESERVE(1);               // 0x3FF48078
    __REG uint32_t VREG;            // 0x3FF4807C
    __REG uint32_t PWC;             // 0x3FF48080
    __REG uint32_t DIG_PWC;         // 0x3FF48084
    __REG uint32_t DIG_ISO;         // 0x3FF48088
    __REG uint32_t WDTCONFIG0;      // 0x3FF4808C
    __REG uint32_t WDTCONFIG1;      // 0x3FF48090
    __REG uint32_t WDTCONFIG2;      // 0x3FF48094
    __REG uint32_t WDTCONFIG3;      // 0x3FF48098
    __REG uint32_t WDTCONFIG4;      // 0x3FF4809C
    __REG uint32_t WDTFEED;         // 0x3FF480A0
    __REG uint32_t WDTWPROTECT;     // 0x3FF480A4
    __REG_RESERVE(1);               // 0x3FF480A8
    __REG uint32_t SW_CPU_STALL;    // 0x3FF480AC
    __REG uint32_t STORE4;          // 0x3FF480B0
    __REG uint32_t STORE5;          // 0x3FF480B4
    __REG uint32_t STORE6;          // 0x3FF480B8
    __REG uint32_t STORE7;          // 0x3FF480BC
    __REG uint32_t LOW_POWER_ST;    // 0x3FF480C0
    __REG_RESERVE(1);               // 0x3FF480C4
    __REG uint32_t HOLD_FORCE;      // 0x3FF480C8
    __REG uint32_t EXT_WAKEUP1;     // 0x3FF480CC
    __REG uint32_t EXT_WAKEUP1_STATUS; // 0x3FF480D0
    __REG uint32_t BROWN_OUT;       // 0x3FF480D4
} __attribute__((packed)) RTC_CNTL_Def;

typedef struct {
    __REG uint32_t T0CONFIG;        // 000
    __REG uint32_t T0LO;            // 004
    __REG uint32_t T0HI;            // 008
    __REG uint32_t T0UPDATE;        // 00C
    __REG uint32_t T0ALARMLO;       // 010
    __REG uint32_t T0ALARMHI;       // 014
    __REG uint32_t T0LOADLO;        // 018
    __REG_RESERVE(1);               // 01C
    __REG uint32_t T0LOAD;          // 020
    __REG uint32_t T1CONFIG;        // 024
    __REG uint32_t T1LO;            // 028
    __REG uint32_t T1HI;            // 02C
    __REG uint32_t T1UPDATE;        // 030
    __REG uint32_t T1ALARMLO;       // 034
    __REG uint32_t T1ALARMHI;       // 038
    __REG uint32_t T1LOADLO;        // 03C
    __REG_RESERVE(1);               // 040
    __REG uint32_t T1LOAD;          // 044
    __REG uint32_t WDTCONFIG0;      // 048
    __REG uint32_t WDTCONFIG1;      // 04C
    __REG uint32_t WDTCONFIG2;      // 050
    __REG uint32_t WDTCONFIG3;      // 054
    __REG uint32_t WDTCONFIG4;      // 058
    __REG uint32_t WDTCONFIG5;      // 05C
    __REG uint32_t WDTFEED;         // 060
    __REG uint32_t WDTWPROTECT;     // 064
    __REG uint32_t RTCCALICFG;      // 068
    __REG uint32_t RTCCALICFG1;     // 06C
} __attribute__((packed)) TIMG_Def;

通过查阅手册，操作关闭看门狗寄存器前，需要先解除写保护，也就是对写保护寄存器写入一个特殊值：0x050D83AA1，具体关闭的代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
static void wdt_close(void) {
    // close RTC watchdog
    RTC_CNTL->WDTWPROTECT = 0x050D83AA1;
    RTC_CNTL->WDTCONFIG0 = 0;
    RTC_CNTL->WDTWPROTECT = 0;

    // close TIMG0 watchdog
    TIMG0->WDTWPROTECT = 0x050D83AA1;
    TIMG0->WDTCONFIG0 = 0;
    TIMG0->WDTWPROTECT = 0;
}

int main(void) {
    bss_reset();
    wdt_close();
...

至此，我们的运行环境也布建完成了，为了验证我们的运行环境是否正常，我们可以简单来进行一下测试。

运行环境测试

前面部分有提到过，一级引导程序，也就是那段固化的代码，除了引导之外，还有一些实用方法可以使用，这些方法定义在 IDF 框架代码的 esp32.rom.ld 这个链接脚本文件里。我们挑选了延时以及串口打印函数来进行使用，在我们的 esp32.lds 链接文件里增加以下配置:

1
2
3
PROVIDE ( ets_printf = 0x40007d54 );
PROVIDE ( ets_delay_us = 0x40008534 );
PROVIDE ( ets_update_cpu_frequency_rom = 0x40008550 );

让后再在相关头文件里将这些方法的原型定义出来:

1
2
3
int ets_printf(const char *fmt, ...);
void ets_update_cpu_frequency_rom(uint32_t ticks_per_us);
void ets_delay_us(uint32_t us);

要使用延时函数的话，这里需要配置下 CPU 的频率，以及测试代码，具体如下:

1
2
3
4
5
6
7
8
9
10
11
12
int main(void) {
    bss_reset();
    wdt_close();
    ets_update_cpu_frequency_rom(80);

    while (1) {
        ets_delay_us(1000 * 1000);
        ets_printf("hello esp32, hello makee !\n");
    }

    return 0;
}

我们将其 make upload 到开发板之后，可以通过 screen 命令进入串口，查看打印情况：

screen /dev/cu.usbmodem533A0265041 115200

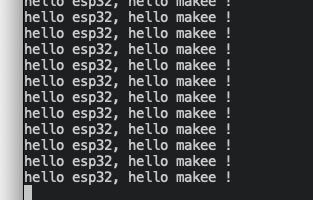

串口的地址，请跟进实际情况来更改，如果一切正常的话，可以看到以下这样的输出，并且大约是每秒一次:

如此看来，初步验证是没有什么问题了，按下 ctrl + A 再按下 ctrl + K 退出串口终端，接下来就是激动人心的点灯时刻了。

裸机点灯

在正式点灯前，我们还是要看看今天要点的灯的硬件连接情况，主要是为了确定是通过哪个 IO 来进行操作。

原理图

这次要点的灯还比较高级，竟然是个 RGB 三色灯且有个外围驱动芯片 WS2812！通过原理图可以看到控制管脚接入到了 IO16，那么理论上我们通过这个 IO 相关寄存器就可以操作了。

GPIO

在了解 WS2812 驱动前，我们先将需要的 IO 配置好，我这边也参考手册把 GPIO 相关的寄存器定义好了:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#define GPIO_BASE   (0x3FF44004)
#define GPIO        ((GPIO_Def *)GPIO_BASE)

typedef struct {
    __REG uint32_t OUT;             // 0x3FF44004
    __REG uint32_t OUT_W1TS;        // 0x3FF44008
    __REG uint32_t OUT_W1TC;        // 0x3FF4400C
    __REG uint32_t OUT1;            // 0x3FF44010
    __REG uint32_t OUT1_W1TS;       // 0x3FF44014
    __REG uint32_t OUT1_W1TC;       // 0x3FF44018
    __REG_RESERVE(1);               // 0x3FF4401C
    __REG uint32_t ENABLE;          // 0x3FF44020
    __REG uint32_t ENABLE_W1TS;     // 0x3FF44024
    __REG uint32_t ENABLE_W1TC;     // 0x3FF44028
    __REG uint32_t ENABLE1;         // 0x3FF4402C
    __REG uint32_t ENABLE1_W1TS;    // 0x3FF44030
    __REG uint32_t ENABLE1_W1TC;    // 0x3FF44034
    __REG uint32_t STRAP;           // 0x3FF44038
    __REG uint32_t IN;              // 0x3FF4403C
    __REG uint32_t IN1;             // 0x3FF44040
    __REG uint32_t STATUS;          // 0x3FF44044
    __REG uint32_t STATUS_W1TS;     // 0x3FF44048
    __REG uint32_t STATUS_W1TC;     // 0x3FF4404C
    __REG uint32_t STATUS1;         // 0x3FF44050
    __REG uint32_t STATUS1_W1TS;    // 0x3FF44054
    __REG uint32_t STATUS1_W1TC;    // 0x3FF44058
    __REG_RESERVE(1);               // 0x3FF4405C
    __REG uint32_t ACPU_INT;        // 0x3FF44060
    __REG uint32_t ACPU_NMI_INT;    // 0x3FF44064
    __REG uint32_t PCPU_INT;        // 0x3FF44068
    __REG uint32_t PCPU_NMI_INT;    // 0x3FF4406C
    __REG_RESERVE(1);               // 0x3FF44070
    __REG uint32_t ACPU_INT1;       // 0x3FF44074
    __REG uint32_t ACPU_NMI_INT1;   // 0x3FF44078
    __REG uint32_t PCPU_INT1;       // 0x3FF4407C
    __REG uint32_t PCPU_NMI_INT1;   // 0x3FF44080
    __REG_RESERVE(1);               // 0x3FF44084
    __REG uint32_t GPIO_PIN[40];    // 0x3FF44088 - 0x3FF44124
    __REG_RESERVE(2);               // 0x3FF44128 - 0x3FF4412C
    __REG uint32_t FUNC_IN_SEL_CFG[256];    // 0x3FF44130 - 0x3FF4452C
    __REG uint32_t FUNC_OUT_SEL_CFG[40];    // 0x3FF44530 - 0x3FF445CC
} __attribute__((packed)) GPIO_Def;

既然这个 IO16 最终是操控 WS2812 的，我们就新建一个 ws2812.h 和 ws2812.c 文件来进行相关代码编写吧。查阅寄存器手册，要初始化 IO 为输出模式，可以通过简单输出模式进行配置，操作以下两个寄存器即可:

1
2
3
4
5
6
7
8
#define RGB_PIN (16)

void ws2812_init(void) {
    // 配置 GPIO 输出使能置位寄存器
    GPIO->ENABLE_W1TS = (1 << RGB_PIN);
    // 配置 GPIO 外设输出选择寄存器
    GPIO->FUNC_OUT_SEL_CFG[RGB_PIN] = 0x100;
}

那么 GPIO 的输出比较简单，也就是高电平和低电平，通过 ESP32 的 GPIO 输出置位寄存器和输出清零寄存器即可:

1
2
3
4
// 操作置位寄存器，输出 高电平
GPIO->OUT_W1TS = (1 << RGB_PIN);
// 操作清零寄存器，输出 低电平
GPIO->OUT_W1TC = (1 << RGB_PIN);

注意，上面操作的寄存器，控制的是 0 - 31 号 IO，也就是相应的位操作即可控制相应的 IO，所以会有对应的移位操作。万事俱备了，就差怎么点亮这款高级的 RGB 灯了！

WS2812 时序

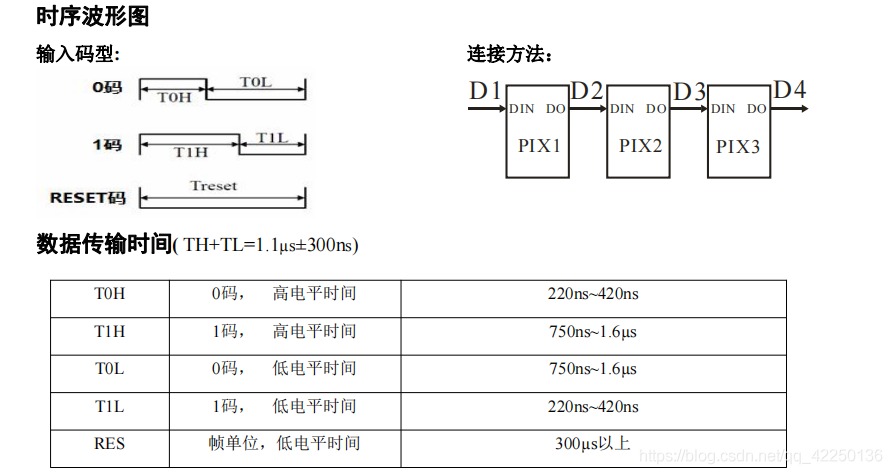

对于和外围芯片进行通讯，我们经常会提到时序，那么什么是时序呢？首先我们从原理图中可以看到，这款芯片只靠一个 IO 就可以进行控制，如果高低电平分别表示 1 和 0 的话，那么一个 IO 只能表现出两种状态 0 或则 1，显然一个 RGB 颜色的灯，靠这两种状态肯定是不够的，那么怎么表现出更多状态呢？这就要引入另外一个分量，也就是时间，有了这个分量，我们就可以表现出无限的状态。比如我们将一个时间 T 划分成 8 份: t0-t7，在 t 这个时间段，如果 IO 电平为低则代表 0、IO 电平为高则代表 1，那么整个时间 T 内，我们就可以构造一个字节的数据 (8 位)。这就是大多数通讯协议的原理，比如串口、I2C、I2S、SPI 等，无非是其它的协议可能会多出一些时钟线和数据线，用来更快更精准的传输数据。在购买相关外围芯片时，厂家基本都会提供通讯的时序图，下面是 WS2812 的时序图:

简单来看，我们要输出 0 的话，就是在 TOH 这个时间段高电平，然后再在 T0L 这个时间段持续低电平，输出 1 的话类似。ws2812 的翻转时间比较短，在纳秒级别了，在 ESP32 里，我们可以通过空指令来实现一个大约的时间，于是写 1 和 写 0 的方法如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#define NOP do { __asm__ __volatile__ ("nop"); } while (0)

static void ws2812_delay(short num) {
  for (short j = 0; j < num; j++)
    NOP;
}

static void ws2812_write_zero(void) {
    GPIO->OUT_W1TS = (1 << RGB_PIN);
    ws2812_delay(6);
    GPIO->OUT_W1TC = (1 << RGB_PIN);
    ws2812_delay(32);
}

static void ws2812_write_one(void) {
    GPIO->OUT_W1TS = (1 << RGB_PIN);
    ws2812_delay(32);
    GPIO->OUT_W1TC = (1 << RGB_PIN);
    ws2812_delay(6);
}

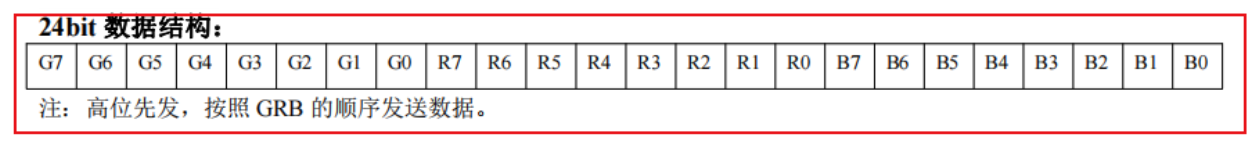

有了写 0 和写 1 还不够，要想点亮 RGB，还要按照 ws2812 的芯片描述输出更多的数据:

可以看到，这里需要按照 GRB 的方式发送 24 位数据，那么也很简单，通过上面的方法在封装一下即可:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
static void ws2812_write_byte(uint8_t byte) {
    for (int i = 0; i < 8; i++) {
        if (byte & 0x80) {
            ws2812_write_one();
        } else {
            ws2812_write_zero();
        }
        byte <<= 1;
    }
}

void ws2812_write_rgb(uint8_t r, uint8_t g, uint8_t b) {
   ws2812_write_byte(g);
   ws2812_write_byte(r);
   ws2812_write_byte(b);
}

那么我们的 ws2812 驱动就完成了，可以点灯了！！！

点灯效果

直接在 main 方法的起始地方进行调用即可:

1
2
3
4
5
6
7
8
9
10
11
12
13
int main(void) {
    bss_reset();
    wdt_close();
    ets_update_cpu_frequency_rom(80);

    ws2812_init();
    ws2812_write_rgb(0xFF, 0, 0); // 红色

    while (1) {
        ets_delay_us(1000 * 1000);
        ets_printf("hello esp32, hello makee !\n");
    }
}

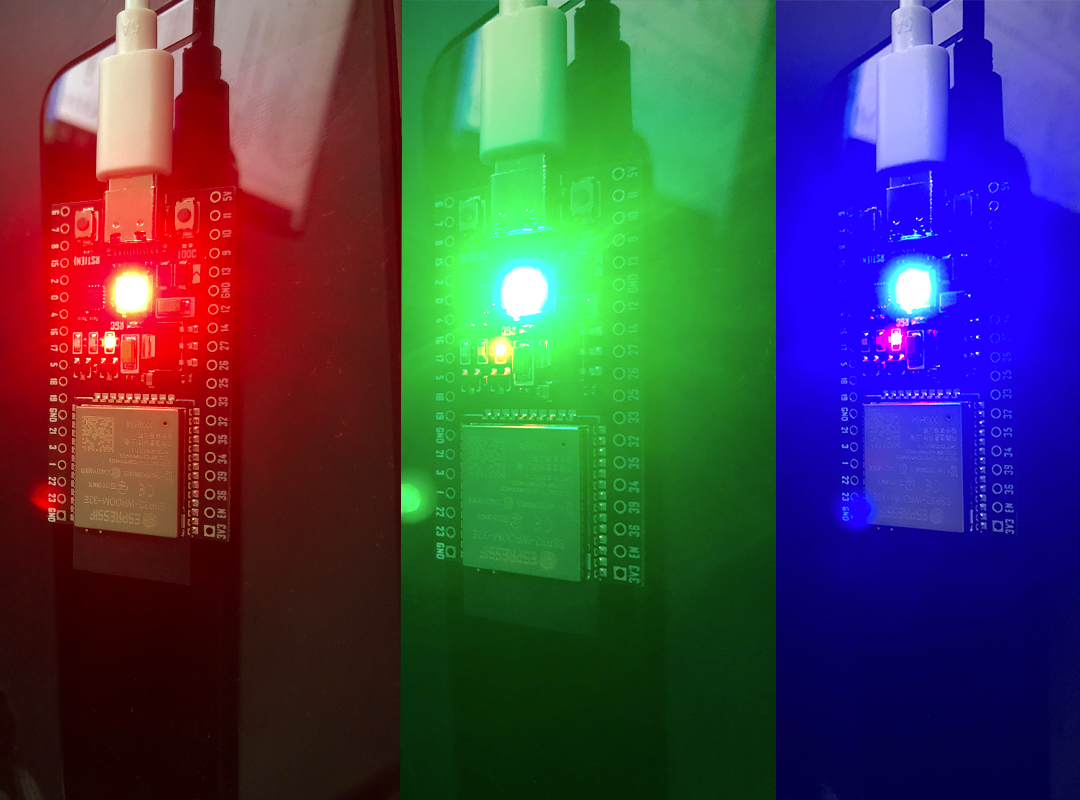

上面的示例代码里，我们点成了红色，但你可以进行自行修改，理论上可以合成的颜色还是比较丰富的，下面是最基础的 R、G、B 三原色效果:

如果觉得刺眼的话，可以把色值相应的调低一点。那么这是我为你们点亮的第二盏灯，这是一个五彩缤纷的灯，也像这五彩的世界，期望你们不要在这五彩的世界里，迷失了那个单纯的自己。

IDF 点灯

裸机点完了，那么使用 IDF 这种完备的框架来点灯的话，就要简单太多、太多了，具体直接看代码即可：

1
2
3
4
5
6
7
8
9
10
11
12
13
void ws2812_init(void) {
    gpio_pad_select_gpio(RGB_PIN);
    gpio_reset_pin(RGB_PIN);
    gpio_set_direction(RGB_PIN, GPIO_MODE_OUTPUT);
}

// ... 其余代码与寄存器版本一致

void app_main(void) {
    ws2812_init();
    ws2812_write_rgb(0xFF, 0, 0);
    while (1);
}

可以看到，除了 GPIO 的初始化，其它操作这里还是用了寄存器，因为使用框架的 gpio_set_level 来操作的话，时序上达不到 ws2812 的纳秒级别要求。当然，除了使用 GPIO，常规的驱动方式还是使用 PWM 波来，不过这不在我们这里的讨论范围了，使用 PWM 的话，相比于操作寄存器，框架层的封装就简单太多了。

WOKWI 在线点灯

最后，我们来一次真正的在线点灯，可以打开网页:

https://wokwi.com

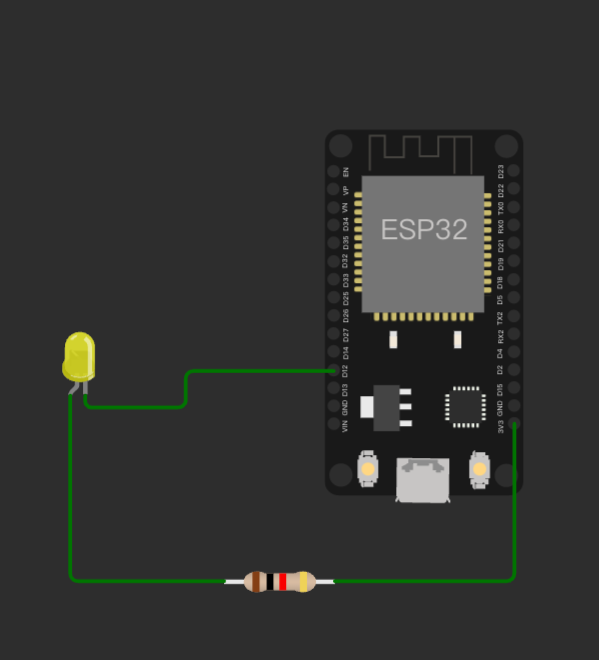

这里有一个可以在线仿真的编辑器，我们选择 ESP32 后，然后添加一下 FreeRTOS库，再在右侧连接一个简单的电路如下:

就可以使用 Arduino 框架进行在线点灯了:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
void task1(void *pt) {
  pinMode(12, OUTPUT);
  while(1) {
    digitalWrite(12, !digitalRead(12));
    vTaskDelay(800);
  }
}

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);

  xTaskCreate(task1, "LED BLINK", 1024, NULL, 1, NULL);

}

void loop() {

}

如果没有异常，会看到这个灯一闪一闪的，可以直接打开这个地址查看配置和效果:

https://wokwi.com/projects/337946979076145746

关于 Arduino，这也是一个比较知名和强大的体系，使用起来很简单，但要细究其底层的封装，还是比较复杂的，有兴趣的可以自行去搜索学习！而 FreeRTOS 是一款现在已经非常流行的实时操作系统，提供了任务、队列、信号等功能，可以方便的构建出更健壮、通用的产品，这也是一个比较庞大的体系，这里还是点到为止，感兴趣的可以自行学习！

总结

今天的内容还是比较多的，那么我们稍微总结一下，本篇所涉及到或点到为止的内容：

  1. 启动引导流程
  2. 应用内存布局
  3. 链接脚本
  4. 寄存器操作方式
  5. 裸机实现 ws2812 时序
  6. Arduino、RTOS

结束的有点仓促，想要总结的东西太多，但看了下时间也不早了，后面有时间我们再慢慢聊。无论如何，今天的灯亮了，这心也就定了。

相关文章
