TeamTalk 之 Mac 客户端架构分析

这个周末本打算做点更有意义的事情,但,觉得花点时间对这个开源的IM客户端进行一番分析或许会对后续的工作内容有点帮助。那么,先安抚下内心中那惴惴不安,暂时放下原定的宏伟计划,静下心来,看看别人是怎么来做这个IM的。

TeamTalk是什么?它是蘑菇街开源的一整套IM解决方案,包括服务端和各种客户端,相关地址如下:

说起来,我和蘑菇街还是有点渊源的,但,这个故事,这里就不做过多展开了(说多了都是泪啊),我们直接进入今天的正题吧。

项目结构

在软件架构中,一个项目的目录结构至关重要,它决定了整个项目的架构风格。通过一个规范的项目结构,我们应该能够很清楚的定位相应逻辑存放位置,以及能够没有歧义的在指定目录中进行新代码的撰写。项目结构便是项目的骨架,如果存在畸形和缺陷,项目的整体面貌就会受到很大影响。我们来看看TeamTalk的项目根结构:

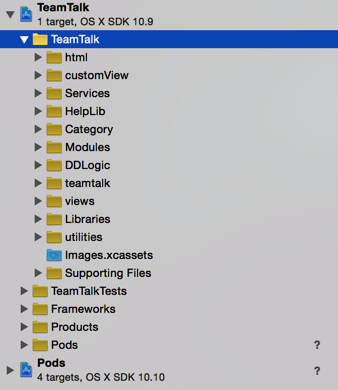

TeamTalk项目结构图

从整个项目结构图中,我们大致能猜出一些目录中存放的是什么,以下是这些目录的主要意图:

  • html:存放着一些HTML相关文件,用于项目中一些用户界面与HTML进行Hybrid。
  • customView:一些公共的自定义视图,同样与用户界面相关。
  • Services:封装了两个服务,应用更新检测,和用户搜索。
  • HelpLib:一些公共的帮助库。
  • Category:顾名思义,这里存放的都是现有类的Category
  • Modules:按照功能和业务进行划分的一系列模块。
  • DDLogic:这里面主要存放着一个模块化框架。
  • teamtalk:这里面是和TeamTalk应用级别相关的东西。
  • views:视图,原本应该是存放应用所有视图的地方。
  • Libraries:第三方库。
  • utilities:一些通用的帮助类和组件。

思考与分析

首先,从总体来说,这样的目录结构划分,似乎可以涵盖到整个项目开发的所有场景,但它存在以下几个很明显的问题:

  1. 命名不够规范,对于有态度的人来说,看到这样的目录结构,可能首先就会将它们的大小写进行统一,然后单复数进行统一。虽然这可能并不会对最终应用有任何的提升,但我说过,态度决定一切,既然开源了,这样的规范更应该值得注重。

    除了大小写之外,DDLogic也是让人非常费解的命名,Logic是什么?它是逻辑?那么似乎整个应用的源码都可以放置到这里了。这里的问题,就跟我们建立了一个Helper.hCommon.h一样,包罗万象,但这不应该是我们遵从的。命令体现的是抽象能力,它应该是明确的,模棱两可会导致它在项目的迭代中要么被淘汰,要么膨胀到让人无法忍受。

  2. 类别划分有歧义HelpLibUtilities,似乎根本就无法去辨别它们之间的区别,这两者应该进行合并。并且Helper类本身就不是很好的设计方式,可以通过Category来尽量减少Helper,无法通过Category扩展的,应该按照类的实际行为进行更好的命名和划分。
  3. 含有退化的类别,所谓退化的类别,就是项目初期原本的设定,在后续的迭代重构中渐渐失去作用或者演化为另外的形式。这里的ViewsServices是很好的例子,这两个目录存放在根目录下非常鸡肋,既然已经按模块化进行划分,那么Services可以拆分到相应的模块里;Views也是类似,应该拆分到相应模块和CustomView中。
  4. 含有臃肿的类别,这一点也是显而易见的,之所以臃肿,是因为里面放了不应该放的东西。这里主要体现在Modules这个目录,我们应该把不属于模块实现的东西提取出来,包括数据存储、系统配置、一些通用组件。这些应该安置到根目录相应分类中,而明显层次化的东西,应该提取到单独库或目录中,比如网络API相关的东西。
  5. 没有意义的单独归类,这里体现在Html这个目录,应该和Supporting Files目录中的资源进行合并,统一归类为Resources,然后再按照资源的类别进行细分。

项目结构的划分应该做到有迹可循,也就是说是按照一定的规则进行划分。这里主要的划分依据是逻辑模块化,这样的方式我还是比较赞同的,虽然有很多细节没有处理好,但主线还是很好的。

网络数据处理

在任何需要联网的应用中,网络数据处理都是非常重要的,这点在IM中更是毋庸置疑。IM与很多其它应用相比,更具挑战,它需要处理很多即时消息,并且很多时候需要自己去构建一套通讯机制。

TeamTalk中,主要使用HTTPTCP进行通讯,我们知道HTTP是基于TCP的更高层协议,而这里的TCP通讯是指用TCP协议发送自定义格式的报文。TeamTalk在HTTP通讯中使用的是RESTful API,并使用JSON格式与服务器进行交换数据;而在TCP这里,主要是通过ProtocolBuffer序列化协议,加上自定义的包头与服务器进行通信。

HTTP数据处理

HTTP的数据处理,在TeamTalk中显得非常简单,并没有做过多的设计。主要是使用AFNetworking封装了一个HTTP模块:

DDHttpModule.h
1
2
3
4
5
6
7
8
9
10
11
typedef void(^SuccessBlock)(NSDictionary *result);
typedef void(^FailureBlock)(StatusEntity* error);

@interface DDHttpModule : DDModule

-(void)httpPostWithUri:(NSString *)uri params:(NSDictionary *)params success:(SuccessBlock)success failure:(FailureBlock)failure;
-(void)httpGetWithUri:(NSString *)uri params:(NSDictionary *)params success:(SuccessBlock)success failure:(FailureBlock)failure;

@end

extern DDHttpModule* getDDHttpModule();

这样一个模块会被其它模块进行使用,直接传递uri请求服务器,并解析响应,以下是一个使用场景:

DDHttpServer.m
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
- (void)loginWithUserName:(NSString*)userName
password:(NSString*)password
success:(void(^)(id respone))success
failure:(void(^)(id error))failure
{
DDHttpModule* module = getDDHttpModule();
NSMutableDictionary* dictParams = [NSMutableDictionary dictionary];

...(省略参数赋值)

[[NSURLCache sharedURLCache] removeAllCachedResponses];
[module httpPostWithUri:@"user/zlogin/" params:dictParams
success:^(NSDictionary *result) { success(result); }
failure:^(StatusEntity *error) { failure(error.msg); }
];
}

即便是这样的一个封装,在后续的迭代中似乎也慢慢失去了作用,目前大部分所使用到HTTP的代码里,都是直接使用AFNetworking,那么这样的一个封装已经没有存在的必要了。

TCP数据处理

在TeamTalk里,针对TCP的数据处理略显复杂,因为没有类似AFNetworking这样的类库,所以需要自己封装一套处理机制。大致类图如下:

TeamTalk网络封装类图

通过这样的一个类图,我们大致可以推断出设计者的抽象思维,他把所有网络操作抽象为API。基于这样思路,这里有三个最核心的类:

  • DDSuperAPI:这个类是对所有Request/Response这种模式网络的请求进行的抽象,所有遵循这种模式的API都需要继承这个类。
  • DDUnrequestSuperAPI:这个和DDSuperAPI相对应,也就是所有非Request/Response模式的网络请求,基本上都是服务端推送过来的消息。
  • DDAPIScheduleAPI调度器(应该改名为DDAPIScheduler),顾名思义,是用来调度所有注册进来的API,这个类主要做了以下几件事情:
    1. 通过DDTcpClientManager接收和发送数据包。
    2. 通过seqNo和数据包标识符(ServiceIDCommandID,这里源码中CommandID拼写有误哦),映射RequestResponse,并将服务端的响应派发到正确的API中。
    3. 管理响应超时,确保每一个Request都会有应答。

基于这样一个设计,我们来看一个基本的登录操作序列图:

登录序列图

所有基于请求响应模式的操作,都是与上图类似,而服务端推送过来的消息,也是类似,只是没有了请求的过程。通过我的分析,大家觉得这样的设计怎么样?首先从扩展性的角度考虑,每一个API都相对独立,增加新的API非常容易,所以扩展性还是很不错的;其次从健壮性的角度考虑,每一个API都由调度器管理,调度器可以对API进行一些容错处理,API本身也可以做一些容错处理,这一点也还是可以的;最后从使用者的角度考虑,API对外暴露的接口非常简单,并且对于异步操作使用Block返回,对于组织代码还是非常有用的,所以使用者也觉得良好。

那么,这是一个完美的设计了么?我说过,没有完美的设计,只有符合特定场景的设计。针对这个设计,撇开它一些命名问题,以下是我觉得它不足的地方:

  1. 子类膨胀,恰恰是为了更好的扩展性,而带来了这样的问题,由于一个API最多只能处理两个协议包(Request,Response),所以协议众多时,导致API子类泛滥,而所做的基本都是相似事情。TeamTalk这种形式的封装,本质上是采用了Command模式,这个模式在面向对象的设计中本身就充满争议,因为它是封装行为(面向过程的设计),但也有它适用的场景,比如事务回滚、行为组合、并发执行等,但这里似乎都用不到。所以,我觉得TeamTalk这样的设计并不是特别合适,或许使用管道设计会更好点。
  2. 调度器职责不单一,为什么说它的职责不单一呢?因为引起它的变化点不止一处,很显然的,发送数据不应该纳入调度器的职责中。另外DDSuperAPIDDUnrequestSuperAPI全部由这一个调度器来调度,也是有点别扭的,前者响应分发完后必须要从列表中移除,后者又绝对不能被移除,这样鲜明的差异性在设计中是不应该存在的,因为它会导致一些使用上的问题。

总体来说,这样的一个框架还是不错的,因为它的抽象层次不高,很容易去理解和维护,并且完成了大家的预期,这样或许就已经足够了。

本地持久化

本地持久化是个可以有很多设计的地方,但在APP中,进行设计的情况并不是很多,因为APP本身对于持久化的要求没有MIS高,一般只是做些离线缓存,而在IM中,它还负责存储历史消息等结构化数据。

TeamTalk对于持久化这块,也没有做什么设计,只是依托于FMDB封装了一个MTDatabaseUtil,这是一个类似于Helper的存在,里面聚集了所有APP会用到的存储方法。毋庸置疑,这样的封装会导致类比较庞大,好在TeamTalk中存储方法并不多,并且使用了Catagory对方法进行了分类,所以总体感觉也还是可以的。另外,从残存的目录结构中可以看出,TeamTalk原本可能是想采用CoreData,但最终放弃了,或许是觉得CoreData整体不够轻量级吧。

MTDatabaseUtilAPI一样,都只能算是基础设施(Infrastructure),给高层模块提供支持,高层模块会使用这些基础设施根据业务逻辑进行封装,可以看一个具的代码片段:

MTGroupModule.m
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
- (void)getOriginEntityWithOriginIDsFromRemoteCompletion:(NSArray*)originIDs completion:(DDGetOriginsInfoCompletion)completion{

...(省略)

DDGroupInfoAPI *api = [[DDGroupInfoAPI alloc] init];
[api requestWithObject:param Completion:^(id response, NSError *error) {
if (!error) {
NSMutableArray* groupInfos = [response objectForKey:@"groupList"];
[self addMaintainOriginEntities:groupInfos];
[[MTDatabaseUtil instance] insertGroups:groupInfos];
completion(groupInfos,error);
}else{
DDLog(@"erro:%@",[error domain]);
}
}];
}

理想中,只会在业务模块里依赖持久化操作库,但从TeamTalk总体使用情况中看,并不是这么理想,很多Controller里面直接对MTDatabaseUtil进行了操作,这样就削弱了模块化封装的意义。显然,Controller的职责不应该牵扯到数据持久化,这些都应该放置在相应的业务模块里,统一对外屏蔽这些实现细节。

模块化设计

模块化设计是更高层次的抽象和复用,也是业务不断发展后必然的设计趋势。在进入目前公司的第二周例会上,我便分享了一个亲手设计的模块化框架,这个框架和TeamTalk模块化框架有很多类似之处,好坏暂不做对比,我们先看看TeamTalk中的一个模块化架构。

在TeamTalk的DDLogic目录下,隐藏着一个模块化的设计,这也是整个项目中模块设计的基础构件,以下是这个设计的核心类图:

模块设计类图

  • DDModule:最基础的模块抽象,所有模块的基类,包含自己的生命周期方法,并提供一些模块共有方法。
  • DDTcpModule:拥有TCP通讯能力的模块,监听网络数据,子类化模块可以就此进行业务封装。
  • DDModuleDataManager:按照模块的粒度进行持久化操作,负责持久化和反持久化所有模块。
  • DDModuleManager:管理所有模块,负责调用模块生命周期方法,并对外提供模块获取方法。

整个设计还是很简单明了的,但不知是TeamTalk设计者更换了,还是原设计者变心了,导致这个模块化设计没有起到它预期的作用。具体原因就不细究了,但这样的设计还是值得去推演的,就目前这样的设计而言,也还是缺少了一些东西:

  1. DDModule应该通过DDModuleManager注入一些基础设施,比如数据库访问组件、缓存组件、消息组件等。
  2. DDModule应该有获取到其它模块的能力,这里面不应该反依赖与DDModuleManager,可以抽象一个ModuleProvider注入到DDModule中。
  3. 可通过Objective-C对象的load方法,在模块实现类中直接注册模块到模块管理器里,这样会更加内聚。

虽然我觉得有点缺失,但还是很欣慰的看到了这样的模块化设计,又让我想起一些往事,这种心情,就像遇见了一个和初恋很像的人。

UI相关设计

整个UI设计也没什么特别之处,主要还是采用了xib进行布局,然后连线到相应的Controller中,这里主要的WindowControllerDDMainWindowController,它是在登录窗口消失后出现的,也就是DDLoginWindowController所控制的窗口消失后。

值得一提的是,这里将所有的UI都放置到了相应的业务模块中,这也是我比较推崇的做法。一个模块本就应该能够自成一系,它应该有自己的Model,有自己的View,也有自己的Controller,还可以有自己的Service等。这样设计下的模块才会显得更加内聚,其实设计就是这么简单,小到类,大到组件都应该遵循内聚的原则。

其它组件

TeamTalk中还使用了一些个第三方组件,具体罗列如下:

  • CrashReporter:用于崩溃异常收集。
  • Sparkle:用于软件自动更新。
  • Adium:OSX下的一个开源的IM,TeamTalk中使用了其中的一些框架和类。

总结

TeamTalk作为一个敢于开源出来的IM,还是非常值得赞扬的,国内的技术氛围一直提高不起来,大家似乎都在闭门造车。如果多一些像蘑菇街这样的开源行为,应该能够更好的促进圈子里的技术生态。虽然,这篇博文里提出了很多TeamTalk Mac客户端架构的不足之处,但,设计本身就是如此,根本没有最好的设计,而,每个设计者的眼光也不相同,或许我说得都不正确也不见得。

所以,只要有颗敢于尝试设计的心,开放的态度,一切问题都不是问题。
